Progettazione di una piccola struttura adibita a Bed and Breakfast
Facoltà di Ingegneria - Corso di Laurea in Ingegneria Elettronica
Relatore: Prof. Ing. Nicola Sorrentino
Candidato: Vincenzo Marasco
Matr. 69759 | Anno Accademico 2010/2011
2.5 - Sistema di distribuzione
I sistemi di distribuzione sono classificati in base allo stato del neutro ed al collegamento a terra delle masse (norme CEI 64.8., 2.1.11):
- Sistema TT
- Sistema TN
- Sistema IT (poco usato in italia)

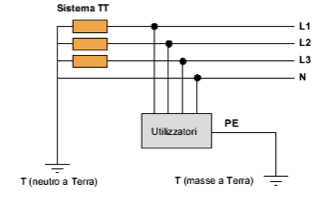

L'impianto elettrico considerato nel seguente progetto è alimentato in BT dall'ente fornitore di energia (ENEL) e quindi trattasi di un sistema TT ovvero il neutro dell'impianto è collegato direttamente a terra e le masse metalliche dell'impianto utilizzatore sono collegate ad un impianto di terra differente dall'impianto di messa a terra del sistema di alimentazione.
Il sistema TT è impiegato per la distribuzione di energia elettrica in bassa tensione alle piccole utenze civili e industriali. Tali utenze ricevono energia elettrica in bassa tensione (220 V per impianti monofase e 380 V per impianti trifase) e devono provvedere alla realizzazione di un proprio impianto di terra.
Per gli impianti che richiedono una potenza superiore a 100 KW, la fornitura viene effettuata in media tensione (15, 20 KV); in questo caso la cabina di trasformazione MT/BT è proprietà dell'utente e il neutro e le masse sonno connesse ad un unico impianto di terra (sistema TN).
