Progettazione di una piccola struttura adibita a Bed and Breakfast
Facoltà di Ingegneria - Corso di Laurea in Ingegneria Elettronica
Relatore: Prof. Ing. Nicola Sorrentino
Candidato: Vincenzo Marasco
Matr. 69759 | Anno Accademico 2010/2011
2.1 - Descrizione della struttura e degli ambienti

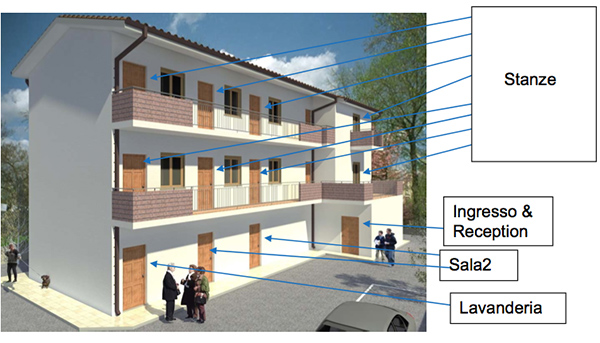

La struttura è stata ideata per essere utilizzata come bed and breakfast, composta da 2 piani e il piano terra. È stata sviluppata un'immagine di come dovrebbe essere la struttura vista dall'estero.
Come si può notare dall'immagine soprastante, l'ingresso alle camere è esterno. Avviene tramite scala interna e poi corridoio esterno. Per la Lavanderia, non c'è bisogno di scale essendo situata al piano terra. Per la Sala2 ci sono due ingresso all'esterno, al piano terra, e uno interno, che si noterà meglio nelle planimetria visualizzate più avanti.
Il bed and breakfast è composto da:
- 10 appartamenti (5 nel primo piano e altri 5 nel secondo piano)
- Cucina al piano terra
- Lavanderia al piano terra
- Due sale al piano terra
- Zone comuni
Il punto di distribuzione dell'energia sarà comune a tutti gli impianti e da qui partiranno le varie linee d'alimentazione che si dirameranno verso tutti i locali della struttura, i sottoquadri e ai Q.E. dei vari appartamenti.
Al piano terra sono presenti i seguenti i ambienti:
- Sala1
- Sala2
- Lavanderia
- Cucina
- Ingresso
- Zone WC
- Zone comuni
Al primo piano sono presenti i seguenti ambienti:
- 5 stanze con bagni
- Zona Esterna
- Zone comuni
Al secondo piano sono presenti i seguenti ambienti:
- 5 stanze con bagni
- Zona Esterna
- Zone comuni
PIANO TERRA
INGRESSO (reception e sala di controllo)
In questa zona è presente la raception che ha la funzione di accogliere, effettuare il check-in e check-out dei vari clienti, ed è presente anche la sala di controllo dei vari ambienti.
Le dimensioni sono:
Circuito elettrico
- Due punti luce, di cui uno comandato dal quadro luci situato nella sala di controllo e l'altro da un semplice interruttore;
- Cinque Biprese da 10/16 A;
- Quadretto luci che comanda i punti luce di Sala1, Sala2 ed un punto luce situato nella zona dedicata alla videosorveglianza;
- Un punto luce d'emergenza;
- Centrale demotica, cioè un calcolatore che provvede alla supervisione dell'intero sistema bus;
- Centrale allarme;
- Monitor che trasmettono immagini video situate all'esterno dell'edificio;
- Un condizionatore;
SALA 1
La sala 1 verrà utilizzata come zona di ristoro per i clienti
Le dimensioni sono:
Circuito elettrico
- Quattro punti luce che verranno comandati dal quadro ubicato all'ingresso;
- Quattro Biprese da 10/16 A;
- Due punti luce d'emergenza;
- Due condizionatori;
SALA 2
La sala 2 verrà utilizzata come zona di ristoro per i clienti.
Le dimensioni sono:
Circuito elettrico
- Quattro punti luce che verranno comandati dal quadro ubicato all'ingresso;
- Quattro Biprese da 10/16 A;
- Due punti luce d'emergenza;
- Due condizionatori;
LAVANDERIA
La lavanderia verrà utilizzata come stanza per lavaggio panni.
Le dimensioni sono:
Circuito elettrico
- Un punto luce che verrà comandato da un interruttore;
- Tre Biprese da 16 A;
- Un punto luce d'emergenza;
- Un interruttore.
CUCINA
La cucina viene ovviamente utilizzata come zona in cui viene preparato il nutrimento per i clienti.
Le dimensioni sono:
Circuito elettrico
- Due punti luce comandati dal quadro;
- Cinque Biprese da 10/16 A;
- Una presa TV;
- Una presa telefonica;
- Due Prese interbloccanti, una per la 380 ed un'altra per la 220.
CORRIDOIO
Zona di passaggio esterna alla struttura
Circuito elettrico
- 18 punti luce a parete comandati dal quadro
- 2 punti luce a soffitto comandati dal quadro
PRIMO PIANO
STANZE

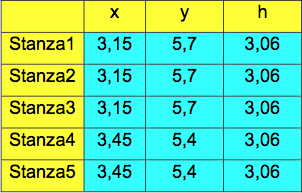

Al primo piano sono presenti 5 stanze con le seguenti dimensioni:
Circuito elettrico per ogni stanza
- tre punti luce a soffitto, di cui 1 nel bagno;
- un punto luce a parete;
- Quattro Biprese da 10/16 A;
- Un punto luce d'emergenza;
- Una presa TV;
- Una presa Telefonica;
- Quattro Deviatori;
- Un invertitore;
- Un interruttore;
CORRIDOIO
Zona di passaggio esterna alla struttura
Circuito elettrico
- 8 punti luce a parete comandati dal quadro;
- 2 punti luce d'emergenza
PIANO SECONDO
STANZE
Al primo piano sono presenti 5 stanze con le seguenti dimensioni:
Circuito elettrico per ogni stanza
- tre punti luce a soffitto, di cui 1 nel bagno;
- un punto luce a parete;
- Quattro Biprese da 10/16 A;
- Un punto luce d'emergenza;
- Una presa TV;
- Una presa Telefonica;
- Quattro Deviatori;
- Un invertitore;
- Un interruttore.
CORRIDOIO
Zona di passaggio esterna alla struttura
Circuito elettrico
- 4 punti luce a parete comandati dal quadro;
- 2 punti luce d'emergenza
